SBXDT-228B電子技術實驗裝置
電子技術實驗裝置、數字電子技術實驗室設備是理工類學生的專業基礎實驗室，以數字電子技術為理論基礎，根據課程任務的具體要求，由學生完成方案設計、電路連接、實際調試和撰寫總結報告等一系列任務，具有較強的綜合性與設計性，有助于培養和提高學生的電路設計能力，獨立分析解決電路問題的能力以及實驗數據處理能力，為鞏固和深化學生所學的知識、靈活運用所學知識、不斷提高創新儀器和創新思想打下基礎。
【電子技術實驗平臺承擔主要課程和任務】
電子技術實驗裝置面向物理學、科學教育、光電信息科學與工程、新能源材料與器件、電氣工程及自動化、電子信息工程、計算機科學與技術等全校理工科專業學生，可開設《數字電子技術》、《數字電路與邏輯設計》等實驗課程，并承擔相關專業的開放實驗、課程設計及畢業設計等任務。
一、產品的特點：
電子技術實驗裝置具有較完善的安全保護措施，較齊全的功能（詳見實訓臺結構簡介）。實訓桌中央配有通用九孔萬能插件板，九孔萬能插件板主體由ABS注塑而成，表面布有九孔成一組相互聯通的插孔，九孔萬能插件板內部?jī)?nèi)嵌126組銅質九孔一體成型嵌件。實訓中的弱電模塊必須以獨立封裝的透明元件盒為單一模塊，元件盒統一都能配合九孔萬能插件板像搭積木一樣的形式自由搭建組合電路，元件盒盒體透明，內裝元件直觀性好，盒蓋印刷電路圖防刮耐磨，符號美觀清晰。元件盒盒體與盒蓋采用較科學的壓卡式結構，維修拆裝方便。元器件放置在實訓桌下邊儲存柜內，大大提高了管理水平，規劃化程度，大大減輕了教師實訓準備工作。

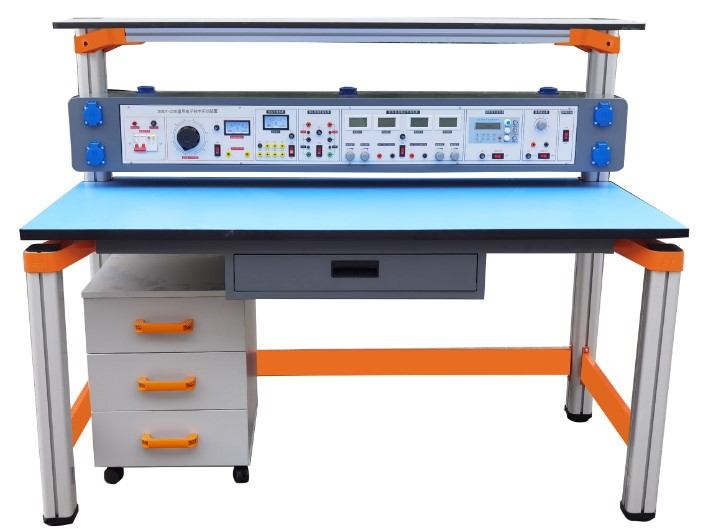

參考圖以實物為準
二、電子技術實訓設備技術指標
1、工作電源：?jiǎn)蜗嗳€ AC 220V±10% 50Hz
2、溫度：－10～40℃；環境濕度：≤90%（25℃）
3、外形尺寸：長×寬×高=1600×700×1500㎜
4、整機功耗：≤1.0KW
5、安全保護措施：具有接地保護、漏電保護功能，安全性符合相關的國標標準。采用高絕緣的安全型插座及帶絕緣護套的高強度安全型實訓導線。
三、電子技術實訓裝置結構
裝置由實訓臺主機箱、儀器架、實訓桌（裝有九孔萬能插件板）、移動矮柜、透明創新實訓模塊、學生凳等組成。實訓裝置支架與實訓桌可組合、可拆裝。支架與桌腳一體，鋁合金結構。各實訓模塊可根據實訓需求自由組合實訓。
（一）實訓主機箱結構：
實訓主機箱外殼尺寸：146×20×25cm ，外殼鋼質材料雙層亞光噴塑結構，裝有安全保護、交直流可調實訓電源，函數發生器/頻率計等。
1.電源及參數
1.1輸入電源:單相三線輸入
1.2電源輸出：有保險絲和漏電保護開關二級保護功能。
A組:一臺0.5KVA單相0～250V輸出。
B組:低壓交流電壓3－24V分七檔可調，最大輸出電流1.5A，電流表指示。
C組:低壓直流穩壓電源，電壓5V，電流0.5A，電流表指示。
D組:雙路穩流穩壓電源，二路輸出電壓均為0～30V，由多圈電位器連續調節，輸出最大電流為1.5A，每路電源輸出有0.5級數字電流表、電壓表指示。電壓穩壓度<10－2，負穩壓度<10－2，紋波電壓: <5mV。
E組:單相交流市電輸出，供用戶自備設備使用。
2.功率輸出函數發生器：
1）采用直接數字頻率合成（DDS）產生高精度正弦波，方波和三角波。采用大屏幕LCD顯示輸出頻率、波形，衰減值。
2）正弦波輸出幅度≥10V,輸出阻抗50Ω，失真度<1%（0.1HZ-- 1KHz）。
3）頻率范圍: 0.1HZ~3MHz, 采用鍵盤直接輸入數字設定頻率,。
4）輸出幅度采用電位器調節，正弦波輸出具有20db,40db衰減。
5）方波占空比可調, 調節范圍：1%-99%調節；方波和三角波采用TTL電平輸出。
6）頻率計最高測量范圍100MHz，自動換檔。
3.單次脈沖:每次可輸出一對正負脈沖。
4.音頻功率放大器：輸入音頻 電壓不低于10mV，輸出功率不小于1W，音量可調，內有喇叭，用于放大電路擴音，也可作信號尋跡。
5.外測交直流二用電流表:精度0.5級,三位半數字式顯示，測量范圍:0～1000mA
6.外測交直流二用電壓表:精度0.5級,三位半數字式顯示，測量范圍:0～99.9V。
（二）儀器架：儀器架置于實訓臺頂部，由截面尺寸70mm×70mm高性能表面氧化的鋁型材、雙面噴塑鋼板及一次成型鋁壓鑄框架連接構件構成（非焊接工藝），外形美觀，結構牢固耐用。
（三）實訓桌結構：
實訓桌規格為1600（長）*700（寬）*1400（高），實訓桌主體結構全部采用高性能表面氧化的鋁型材及一次成型鋁壓鑄框架連接構件，連接構件采用壓鑄成型工藝（非焊接工藝），經機加工、拋丸、噴砂，表面靜電噴涂工藝，安裝方便、快捷，用戶可自行DIY組裝。桌體立柱采用工業鋁型材成型工藝，表面氧化處理，截面尺寸：70mm×70mm，四面帶槽，槽寬約8mm，端部配套塑料堵頭。桌面采用25mmE1級三聚氰胺飾面板，桌面板下設支撐框架，承受力不少于200kg。配備儲存柜，存放元件及工具，儲存柜底部4只高強度萬向可制動PU腳輪，方便移動。實訓裝置整體簡約不簡單，高端大氣，符合現代化產品審美和發展趨勢。
實訓桌一桌兩座，實訓桌中央配有通用九孔萬能插件板(尺寸：35cm×90cm )，九孔萬能插件板主體由ABS注塑而成，表面布有九孔成一組相互聯通的插孔，九孔萬能插件板內部?jī)?nèi)嵌126組銅質九孔一體成型嵌件（共有1134孔）。實訓中的弱電模塊必須以獨立封裝的透明元件盒為單一模塊，元件盒統一都能配合九孔萬能插件板像搭積木一樣的形式自由搭建組合電路；元件盒盒體透明，內裝元件直觀性好，盒蓋印刷電路圖防刮耐磨，符號美觀清晰。元件盒盒體與盒蓋采用較科學的壓卡式結構，維修拆裝方便。每張臺桌配有一粒膠皮板，保護通用底板與桌面（如需在桌上放置電動機、焊接等）。
實訓桌后面二支截面尺寸70mm×70mm桌腳向上延伸，與一次成型鋁壓鑄框架連接構件構成（非焊接工藝）牢固的支架，與主機箱、儀器架、電源控制箱組成一個完整的實訓屏。

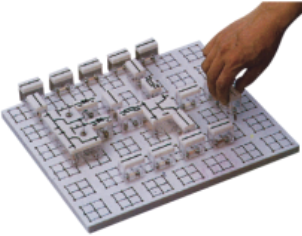

（四）透明元件創新模塊：元件盒盒體透明，內裝元件直觀性好，盒蓋印刷電路圖防刮耐磨，符號美觀清晰。元件盒盒體與盒蓋采用較科學的壓卡式結構，維修拆裝方便。
（五）儲存柜：配備儲存柜，存放實訓模塊及工具，儲存柜底部4只高強度萬向可制動PU腳輪，方便移動。
（六）學生凳：
1．凳腿采用30×30×1.2mm 的方管；
2．拉管采用 30×30×1.2mm 的方管；
3．凳面采用 240×340×25mm 刨花板貼木紋紙，凳高40cm，凳面與金屬凳架使用大扁頭防刮螺桿和防退螺帽穿越固定；
4．防銹處理：金屬部件均需經酸洗、磷化、表面除銹處理，采用高壓靜電噴塑、高溫烘烤處理，要求附著力強，抗氧化， 不脫剝，光滑美觀，金屬桌體顏色為灰色。
四、實訓項目：
1．晶體二極管的特性及檢測
2．晶體三極管輸入輸出特性
3．低頻小信號電壓放大器
4．直接耦合兩級放大器
5．RC耦合兩級放大器
6．負反饋對放大器性能的影響
7．變壓器耦合推挽功率放大器
8．互補對稱推挽功率放大器(OTL)
9．單相半波整流
10．單相全波整流
11．單相橋式整流
12．單相橋式整流濾波
13．單結晶體管特性
14．單結晶體管觸發電路
15．晶閘管簡單測試及可控整流電路
16．場效應管測試
17．串聯型穩壓電壓
18．差動放大電路的研究
19．集成運放參數的測試
20．集成運放減法電路
21．集成運放加法電路
22．集成運放積分電路
23．集成運放微分電路
24．集成運放文氏正弦波振蕩器
25．電容三點式振蕩器
26．電感三點式振蕩器
27．集成穩壓電路
28．無穩態電路（多諧振蕩器）
29．施密特觸發器
30．集成與門邏輯功能測試
31．集成非門電路邏輯功能測試
32．集成或門電路邏輯功能測試
33．集成與非門邏揖功能測試
34．CMOS門電路的測試
35．基本RS觸發器
36．JK觸發器
37．D觸發器
38．555時基電路的應用（方波發生器)
39．二一十進制計數器
40．二一十進制8421譯碼器
41．加法器
42．減法器
43．用集成與非門構成單穩態觸發器
44．組合邏輯電路
利用上述44項實訓元器件也可完成面實訓
45．P-N結單向?qū)щ娞匦?
46．三權管ICBO的測量電路
47．三極管ICEO的測量電路
48．三極管電流放大
49．三極管的VA特性
50．帶負載的單級小信號電壓放大
51．電壓負反饋偏置電路
52．分壓式電流負反饋偏置電路
53．用熱敏電阻穩定工作點
54．用二極管穩定工作點
55．分析Ce對低頻特性的影響
56．共基極放大實訓電路
57．共集電極放大實訓電路
58．共源極基本放大電路
59．場效應管自給偏壓放大電路
60．場效應管分壓式自偏壓電路
61．場效應管共漏極電路
62．場效應管共柵極電路
63．單管阻容放大電路
64．基本直流放大電路
65．用電阻提高后級發射極電位
66．用穩壓管提高后級發射極電位
67．變壓器耦合放大電路
68．甲類功率放大電路
69．乙類功率放大電路
70．串聯電流負反饋
71．串聯電壓負反饋電路
72．并聯電壓負反饋電路
73．并聯電流負反饋電路
74．兩級放大電路中的負反饋
75．射極輸出電路
76．自舉射極輸出電路
77．用電容衰減高頻電壓
78．用負反饋消除自激振蕩
79．電池監視電路
80．場效應管、三極管組成放大電路
81．PNP-NPN直接耦合放大電路
82．共基共射放大電路
83．晶體管開關作用
84．液位光電控制
85．簡單的溫控電路
86．模擬光控簡易路燈自動開關電路
87．RC移相振蕩器
88．雙T選頻網絡
89．雙T選頻網絡組成的振蕩器
90．變壓器反饋式振蕩電路
91．場效應管變壓器反饋式振蕩電路
92．防盜報警電路
93．串聯型晶體振蕩電路
94．互補音頻振蕩訊響器
95．報警訊響器
96．音樂門鈴電路
97．電子報警器電路
98．差動放大電路的基本形式
99．電子門鈴電路
100．準互補對稱電路
101．三管OTL互補對稱電路
102．長尾式差動放大電路
103．差動輸入單端輸出
104．單端輸入雙端輸出
105．單端輸入單端輸出
106．雙電源式長尾差動放大電路
107．差動式放大器實訓電路
108．具有恒流源的差動放大電路措施
109．單端輸出差動放大電路的溫諷分析
110．閃光器電路
111．運算放大器的基本接法
112．電流差動式運放用作交流比例放大
113．Vos的簡易測量方法
114．Aos的簡易測量方法
115．Aod的簡易測量方法
116．共模抑制比Cmrr的簡易測試
117．最大共模輸入電UIcm的簡易測試
118．Yopp的簡易測試
119．SR的測量方法
120．基本同相放大接法
121．運放構成的LC振蕩器
122．電熱杯調溫電路
123．引到反向端輸入調零措施
124．引到同向端輸入調零指施
125．為使電值不致過大的接法
126．利用三極管的基極電流實現Ios的溫度補償
127．利用T型網絡提高等效反饋電阻
128．使互補管工作在甲乙類擴大輸出電流的措施
129．對電容負載進行校正時措施
130．反相輸入保護措施
131．同相輸入保護措施
132．利用穩壓管保護器件
133．電源極性錯接的保護
134．電源啟動瞬間過壓保護
135．二極管檢波電路
136．利用PN結的溫度系數測量溫度的電路原理
137．雙二極管限幅器
138．反相運放基本電路
139．可變比例放大
140．同相運放基本電路
141．電壓/電流變換電路
142．電流/電壓變換電路
143．電壓跟隨器
144．差動放大基本電路
145．運算放大器的差動輸
146．反相輸入求和運算
147．同相輸入求和運算
148．雙端輸入求和運算
149．基本積分電路
150．EG考濾泄漏阻對的積分運算電路
151．提高積分時間常數的措施
152．快速積分電路
153．模擬一階微分方程電路
154．模擬二階微分方程電路
155．基本微分電路
156．實用微分電路
157．利用間接方法得到近似微分
158．基本對數運算電路
159．利用三極管的對數特性組成對數運算電路
160．反對數放大的基本電路
161．Vo正比于VxVy電路
162．簡單的過零此較電路
163．具有滯迥特性的比較電路
164．雙限比較電路
165．利用二級管作為上限檢測幅度選擇電路
166．雙限三態比較電路
167．下限檢幅選擇電路
168．基本采樣保護電路
169．RC無源網終的低通濾波電路
170．濾波電路接到組件的同相輸入端
171．濾波電路接到組件的反相輸入端
172．簡單二階RC濾波電路
173．典型RC有源濾波電路
174．兩階有源濾波電路
175．多路反饋二級有源濾波電路
176．典型二階高通有源濾波電路
177．基本帶通濾波電路
178．典型帶通濾波電路
179．用雙T網絡組成的帶阻濾波
180．輸出限幅的反相器
181．實用差值運算放大器
182．矩形波振蕩電路
183．阻容移相觸發電路
184．電熱褥調溫裝置
185．寬度可調的矩形波發生器
186．簡單的鋸齒波發生器
187．幅頻可調的鋸齒波發生器
188．單相橋式整流常用畫法電路
189．全波整流電路的最大反向峰值電壓
190．電容濾波電路
191．電容濾波帶電阻負載
192．全波整流電容濾波電路
193．RC濾波電路
194．多段RC濾波電路
195．基本的LC濾波電路
196．T型濾波電路
197．二倍壓整流電路
198．三倍壓整流電路
199．基本穩壓管穩壓電路
200．基本調整管穩壓電路
201．具有放大環節的穩壓電路
202．調整管穩流電路
203．電子濾波器
204．串聯穩壓電路
205．并聯穩壓電路
206．電子催眠器
207．三端集成穩壓電路
208．正電源輸出可調的集成穩壓電路
209．單相全波可控整流
210．硅穩壓管穩壓電路
211．單相半波可控整流
212．單相橋式半控整流
213．充電用硅整流器原理
214．感性負載對晶閘管的影響
215．晶閘管觸發導通試訓
216．反電動勢負載晶閘管電路
217．簡易電子調壓電路
218．測試單結管分壓比n
219．單結管振蕩電路
220．單結管觸發應用電路
221．二極管"與"門電路
222．三極管"或"門電路
223．與邏輯形象化
224．或邏輯形象化
225．非邏輯形象化
226．三極管"非"門
227．三極管"與非"門
228．三極管"或非"門
229．三扳管雙穩態電路
230．三極管單穩態電路
231．三極管多諧振蕩電路
232．置位觸發電路
233．射極耦合雙穩態
234．對稱式多諧振蕩器
235．環形多諧振蕩器
236．微分型單穩態電路
237．集成施密特電路
238．矩形波發生器
239．單脈沖電路
240．連續脈沖發生器
五、電子技術實訓室配置清單（每臺）
（一）實訓元件 |
元件盒名 稱 | 型 號 | 數 量 | 備 注 |
電阻創新透明元件盒 | 5.1Ω | 2 | 1/2W |
電阻創新透明元件盒 | 51Ω | 1 | 1/2W |
電阻創新透明元件盒 | 100Ω | 3 | 1/8W |
電阻創新透明元件盒 | 150Ω | 1 | 1/8W |
電阻創新透明元件盒 | 200Ω | 1 | 1/8W |
電阻創新透明元件盒 | 300Ω | 2 | 1/8W |
電阻創新透明元件盒 | 470Ω | 1 | 1/8W |
電阻創新透明元件盒 | 510Ω | 2 | 1/8W |
電阻創新透明元件盒 | 820Ω | 2 | 1/8W |
電阻創新透明元件盒 | 1K | 3 | 1/8W |
電阻創新透明元件盒 | 1.5K | 1 | 1/8W |
電阻創新透明元件盒 | 2K | 2 | 1/8W |
電阻創新透明元件盒 | 2.4K | 3 | 1/8W |
電阻創新透明元件盒 | 2.7K | 1 | 1/8W |
電阻創新透明元件盒 | 3.3K | 3 | 1/8W |
電阻創新透明元件盒 | 3.9K | 1 | 1/8W |
電阻創新透明元件盒 | 4.7K | 2 | 1/8W |
電阻創新透明元件盒 | 5.1K | 1 | 1/8W |
電阻創新透明元件盒 | 6.8K | 2 | 1/8W |
電阻創新透明元件盒 | 10K | 4 | 1/8W |
電阻創新透明元件盒 | 13K | 1 | 1/8W |
電阻創新透明元件盒 | 20K | 2 | 1/8W |
電阻創新透明元件盒 | 39K | 1 | 1/8W |
電阻創新透明元件盒 | 51K | 1 | 1/8W |
電阻創新透明元件盒 | 100K | 2 | 1/8W |
電阻創新透明元件盒 | 200K | 1 | 1/8W |
電阻創新透明元件盒 | 1M | 1 | 1/8W |
電阻創新透明元件盒 | 10M | 1 | 1/8W |
電位器透明元件盒 | 470Ω | 1 | 1/2W |
電位器透明元件盒 | 1K | 2 | 1/2W |
電位器透明元件盒 | 10K | 2 | 1/2W |
電位器透明元件盒 | 22K | 1 | 1/2W |
電位器透明元件盒 | 100K | 1 | 1/2W |
電位器透明元件盒 | 470K | 1 | 1/2W |
電解電容透明元件盒 | 1uF | 1 | 16V |
電解電容透明元件盒 | 10uF | 3 | 16V |
電解電容透明元件盒 | 47uF | 3 | 16V |
電解電容透明元件盒 | 220uF | 1 | 35V |
電解電容透明元件盒 | 470uF | 1 | 35V |
瓷片電容透明元件盒 | 300P | 1 | 63V |
瓷片電容透明元件盒 | 1000P | 2 | 63V |
瓷片電容透明元件盒 | 0.01uF | 2 | 63V |
瓷片電容透明元件盒 | 0.1uF | 1 | 63V |
瓷片電容透明元件盒 | 0.47uF | 1 | 63V |
音頻輸入變壓器透明元件盒 |
| 1 |
|
音頻輸出變壓器透明元件盒 |
| 1 |
|
變壓器元件盒 | 220/6V.6V | 1 | 8W |
電感透明元件盒 | 8Ω | 1 |
|
電感透明元件盒 | 390UH | 1 |
|
二極管透明元件盒 | 4007 | 4 |
|
二極管透明元件盒 | 2AP9 | 1 |
|
發光二極管透明元件盒 |
| 2 |
|
穩壓二極管透明元件盒 | 2CW54 | 2 |
|
穩壓二極管透明元件盒 | 2CW76 | 1 |
|
晶振透明元件盒 | 10M | 1 |
|
場效應管透明元件盒 | 3DJ6 | 1 |
|
單結管透明元件盒 | BT33 | 1 |
|
晶閘管透明元件盒 | KP1 | 2 |
|
三極管透明元件盒 | 3DG6 | 2 |
|
三極管透明元件盒 | 3DG12 | 1 |
|
三極管透明元件盒 | 3AX31 | 2 |
|
三極管透明元件盒 | 3DA1 | 1 |
|
三端穩壓透明元件盒 | 7805 | 1 |
|
指示燈(信號燈)透明元件盒 | 6V/0.1A | 1 |
|
開關透明元件盒 |
| 4 |
|
喇叭透明元件盒 | 8Ω/0.2W | 1 |
|
繼電器透明元件盒 | 6V | 1 |
|
音樂集成透明元件盒 | 4V | 1 |
|
電平開關和邏輯電平元件盒 |
| 1 |
|
集成座元件盒 | 14腳 | 2 |
|
集成座透明元件盒 | 16腳 | 1 |
|
集成運放 | UA741 | 2 |
|
定 時 器 | NE555 | 1 |
|
TTL與非門 | 74LS00 | 1 |
|
TTL非 門 | 74LS04 | 1 |
|
TTL與 門 | 74LS08 | 1 |
|
TTL與非門 | 74LS20 | 1 |
|
TTL或 門 | 74LS32 | 1 |
|
譯 碼 器 | 74LS42 | 1 |
|
TTL觸發器 | 74LS74 | 1 |
|
七段譯碼器 | 74LS247 | 1 |
|
全 加 器 | 74LS283 | 1 |
|
CMOS或非門 | CD4002 | 1 |
|
共陽數碼器透明元件盒 | 546R | 1 |
|
直流電表元件盒 | 10mA | 1 |
|
直流電表元件盒 | 200mA | 1 |
|
直流電表元件盒 | 1V | 1 |
|
直流電表元件盒 | 15V | 1 |
|
直流電表元件盒 | ±100uA | 1 |
|
（二）工具及連接線 |
尖 嘴 鉗 |
| 1 |
|
螺 絲 刀 | -+各一 | 2 |
|
剝 線 鉗 |
| 1 |
|
連 接 線 | 電子香蕉插頭線 | 30 |
|
電流測量插頭線 | 1 |
（三）實訓臺 |
實訓主機箱 |
| 1套 |
|
實訓桌 | 含儀器架 | 1張 |
|
儲存柜 |
| 1個 |
|
學生凳 |
| 2張 |
|
防 腐 皮 |
| 1塊 |
|
